Introduzione
Le paratoie radiali automatiche Di Nicola, in particolare la serie brevettata RELIVA-P, rappresentano l’apice dell’ingegneria per il controllo idraulico del livello di valle nelle opere di presa sotto carico. Progettate per mantenere un battente costante nei bacini di distribuzione, queste apparecchiature operano in completa autonomia senza l’ausilio di energia elettrica esterna, sfruttando il perfetto equilibrio meccanico tra la spinta idrostatica, un galleggiante a sezione torica e un contropeso cilindrico. Accoppiate a una paratoia di guardia a strisciamento per l’intercettazione e a una vasca di dissipazione dell’energia, le paratoie radiali assicurano un’erogazione idrica precisa e priva di pendolazioni, proteggendo le infrastrutture civili e garantendo un afflusso assolutamente stabile verso gli erogatori a portata costante.
Caratteristiche Principali
Funzionamento totalmente automatico governato in tempo reale dalle variazioni di livello del bacino di valle, diaframma curvato a settore cilindrico sagomato a forma trapezoidale e irrigidito per resistere alle massime spinte idrodinamiche, albero di rotazione trasversale supportato da robusti cuscinetti a rotolamento oscillanti inseriti in carter stagni lubrificati a grasso, camera del galleggiante isolata idraulicamente dalla vasca di dissipazione mediante bocche tarate che smorzano le turbolenze e rallentano le manovre transitorie per una stabilità di sistema impareggiabile, paratoia di guardia piana a strisciamento con tenuta ermetica su quattro lati comandata da riduttori a ingranaggi o attuatori motorizzati.

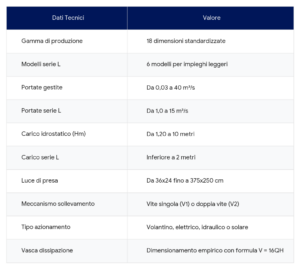

Dati Tecnici
Applicazioni e Vantaggi
- Dighe, sbarramenti e grandi opere di presa idroelettriche: Garantisce un controllo impeccabile e totalmente automatico del livello idraulico di valle abbattendo a zero i costi energetici di gestione:
- Impianti di irrigazione e consorzi di bonifica: Crea una superficie d’acqua stabilizzata e priva di moti turbolenti, condizione tecnica indispensabile per il corretto ed efficiente funzionamento dei moduli erogatori a portata costante;
- Sicurezza idraulica avanzata: Il layout integrato composto da paratoia radiale, camera del galleggiante isolata e vasca di dissipazione elimina i fenomeni di pendolazione del sistema e i transitori bruschi, prevenendo tracimazioni accidentali o pericolosi svuotamenti delle vasche di contenimento;
Perché Scegliere i Nostri Prodotti
La ditta Di Nicola progetta e costruisce paratoie radiali, con azionamento elettrico , oleodinamico e a gravità, in costruzione di acciaio EN S275J0 , acciaio inox AISI 304 , AISI 316, alluminio ed acciai Duplex and Super Duplex ad alto contenuto di Nichel , con dimensioni comprese tra i 1000 ed i 30.000 mm e carichi idraulici da 6 metri a 30 metri. Le paratoie Di Nicola sono testate conformemente alla Norma AWWA C561-04 e DIN 19569-04 Class 5 . La ditta Di Nicola produce fuori standard su richiesta della clientela. Le paratoie Di Nicola sono apparecchiature progettate per una istallazione semplice e pratica che possa essere gestita in totale autonomia dal cliente pur garantendo una supervisione all’installazione ed il commissioning.
Per analizzare in dettaglio i complessi abachi di portata-carico (Q-H) e le tabelle dimensionali delle serie standard e leggere, vi invitiamo a consultare il catalogo tecnico dedicato alle paratoie radiali RELIVA-P. Contattate il nostro dipartimento di ingegneria per ottenere un calcolo preciso del dimensionamento o per progettare l’opera civile di dissipazione perfetta per le portate del vostro impianto.
