Introduzione
Le valvole a saracinesca in ghisa a tenuta metallica (GVMS) Di Nicola rappresentano l’eccellenza industriale per il sezionamento e l’intercettazione affidabile di flussi idrici in condizioni d’esercizio gravose. Sviluppate in stretta conformità alle rigide normative europee EN 1074 e EN 1171, queste valvole combinano la robustezza strutturale della ghisa sferoidale con la precisione di sedi metalliche resistenti all’usura meccanica. Progettate sia in configurazione a stelo uscente che non uscente, con varianti a corpo piatto o ovale, assicurano un passaggio fluido totale che minimizza le perdite di carico, offrendo la soluzione ideale per reti acquedottistiche storiche o moderne e impianti tecnologici complessi.
Caratteristiche Principali
Massima versatilità costruttiva grazie alla disponibilità di sistemi di tenuta dello stelo sia a “O-Ring” che a baderna/treccia (“Rope Type”) in grafite e PTFE per applicazioni ad alte prestazioni , design configurabile con stelo uscente (Rising Stem) o non uscente (No Rising Stem) e corpi in esecuzione piatta o ovale per ottimizzare gli ingombri geometrici , accoppiamento cuneo-stelo di sicurezza con madrevite e boccole di guida in bronzo o ottone per azzerare l’attrito ed escludere fenomeni di grippaggio , sedi di tenuta metalliche sul corpo e sul cuneo riportate in ottone EN 1264 bronzo EN 1982 o acciaio inossidabile lavorate ad altissima precisione , facilità di manutenzione con componenti meccanici e baderne facilmente rimpiazzabili sfilando l’albero completo dall’alto , totale predisposizione strutturale per l’integrazione nativa con un ecosistema completo di attuazioni manuali e motorizzate.

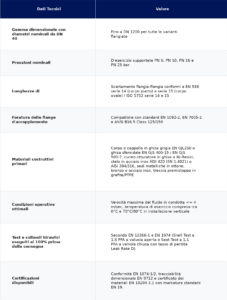

Dati Tecnici
Applicazioni e Vantaggi
- Grandi reti acquedottistiche e linee di adduzione idrica principale: Isolamento e sezionamento sicuro di portate importanti con minime resistenze fluidodinamiche e coefficienti di flusso Kv estremamente elevati;
- Impianti di depurazione e trattamento acque reflue: Massima durata d’esercizio garantita dalla treccia in grafite/PTFE e dalla robustezza delle sedi metalliche contro l’azione abrasiva di corpi solidi in sospensione;
- Flessibilità di automazione e posa interrata o fuori terra: Perfetta compatibilità con un catalogo completo di organi di manovra quali volantini manuali, leve a T, riduttori a ingranaggi (gear box), aste di prolunga fisse o telescopiche, colonne di manovra, attuatori elettrici e pistoni oleodinamici.
Perché Scegliere i Nostri Prodotti
La ditta Di Nicola costruisce valvole a saracinesca in leghe di ghisa malleabile, sferoidale e ad alto contenuto di Nichel per condizioni di estrema corrosione da oltre cinquanta anni con dimensioni comprese tra i 40 ed i 1600 mm e pressioni nominali 2,5 Bar, 6 Bar, 10 bar , 16 Bar e 25 Bar . Le Saracinesche Di Nicola sono rivestite con resine epossidiche con spessore minimo 150 micr. Con marcature conformi alle ISO EN 19 e scaratamenti tra flange secondo Din 3202 , BS 5150, ISO 5752, ASME B16.10, Flange conformi alla EN 1092.-2 ISO 2531, BS4504 e svariate altri standard. La ditta Di Nicola produce fuori standard su richiesta della clientela.
Le tabelle dimensionali complete, i coefficienti Kv di portata e i valori di coppia per il serraggio incrociato dei bulloni sono consultabili nel catalogo scaricabile qui sotto. Contatta subito i nostri tecnici commerciali per elaborare il corretto dimensionamento idraulico o per configurare gli accessori più idonei alle specifiche della tua condotta.
