Introduzione
La gamma di valvole di ritegno in ghisa Di Nicola rappresenta lo stato dell’arte nei sistemi di protezione contro l’inversione accidentale del flusso e l’insorgenza di transitori idraulici distruttivi. Sviluppata per rispondere ai più severi requisiti impiantistici industriali e civili, questa collezione tecnica comprende valvole a clapet (swing check), valvole Venturi ad alta efficienza, modelli compatti a molla, valvole a doppio battente di tipo wafer, sistemi a palla autopulenti e valvole tilting a farfalla a doppio eccentrico complete di leva e contrappeso. Ogni variante costruttiva è ottimizzata per garantire una risposta fluidodinamica istantanea ed un sezionamento ermetico sicuro, coniugando un’elevata resistenza meccanica con un’eccellente capacità di smorzamento delle sollecitazioni pressorie. Perché in fondo, la gravità non si prende mai un giorno di ferie, e nemmeno i nostri sistemi di non ritorno.
Caratteristiche Principali
Progettazione idrodinamica avanzata con condotti interni sagomati a passaggio totale per massimizzare la portata, minimizzare le perdite di carico e scongiurare l’accumulo di detriti o sacche di ristagno. Massima versatilità di installazione strutturale con configurazioni flangiate, filettate o in esecuzione wafer idonee per il montaggio in posizione orizzontale, verticale o obliqua. Sistemi speciali a palla provvisti di tecnologia autopulente e funzionamento estremamente silenzioso, ideali per stazioni di pompaggio di acque reflue o fluidi densi e viscosi. Componenti di azionamento interni, alberi di guida, perni e molle di richiamo interamente realizzati in acciaio inossidabile o bronzo ad alta resistenza per escludere qualsiasi rischio di ossidazione o bloccaggio precoce. Sedi intercambiabili in gomma o tenute metallo-metallo di alta precisione che consentono interventi di manutenzione ordinaria e ispezione rapidi direttamente in loco attraverso i coperchi superiori rimovibili, senza dover scollegare la valvola dalla tubazione principale.

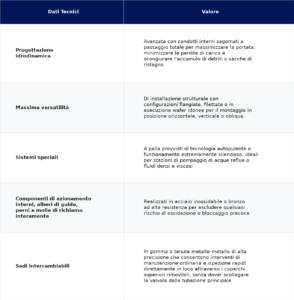

Dati Tecnici
Applicazioni e Vantaggi
- Infrastrutture idriche, acquedotti e reti di adduzione idrica principale: Isolamento perfetto contro i flussi di ritorno e protezione totale delle pompe da colpi d’ariete
- Impianti di depurazione e trattamento acque reflue: Massima affidabilità operativa senza intasamenti grazie alle valvole a palla flangiate o filettate con passaggio totale autopulente idonee per liquidi carichi o viscosi.
- Centrali di pompaggio e circuiti tecnologici industriali: Eccellente tenuta ermetica ed elevata costanza delle prestazioni fluidodinamiche anche in presenza di severe fluttuazioni termiche o chimiche
Perché Scegliere i Nostri Prodotti
La ditta Di Nicola costruisce valvole di non ritorno tipo Clapèt , Venturi, Doppio battente, tipo Clasar , tipo Palla, tipo Farfalla in leghe di ghisa malleabile, sferoidale e ad alto contenuto di Nichel per condizioni di estrema corrosione da oltre cinquanta anni con dimensioni comprese tra i 40 ed i 1800 mm e pressioni nominali 2,5 Bar, 6 Bar, 10 bar , 16 Bar e 25 Bar . Le valvole di non ritorno Di Nicola sono rivestite con resine epossidiche con spessore minimo 150 micr. Con marcature conformi alle ISO EN 19 e scartamenti tra flange secondo Din 3202 , BS 5150, ISO 5752, ASME B16.10, Flange conformi alla EN 1092.-2 ,ISO 2531, BS4504 e svariate altri standard con certificati EN 10204 3.1 . La ditta Di Nicola produce fuori standard su richiesta della clientela.
Tutte le curve caratteristiche delle perdite di carico, i diagrammi Kv in funzione dell’angolo di apertura e le tabelle dimensionali delle valvole di ritegno in ghisa Di Nicola sono verificati nel catalogo scaricabile a pié di pagina. Contatta i nostri ingegneri commerciali per ricevere supporto tecnico nel dimensionamento idraulico o per definire la configurazione trim più adatta alle esigenze strutturali della tua condotta.
