Introduzione
Le valvole di regolazione a manica, o valvole multijet in linea, sono dispositivi altamente specializzati progettati per dissipare l’energia cinetica dell’acqua all’interno delle condotte. Questo sistema all’avanguardia previene i fenomeni più dannosi e distruttivi negli impianti idraulici, quali la cavitazione, le forti vibrazioni e l’inquinamento acustico. La peculiare architettura costruttiva convoglia i flussi per scontrarsi e annullare la propria energia al centro della valvola, proteggendo integralmente le pareti metalliche dall’implosione delle bolle di cavitazione e garantendo la massima sicurezza strutturale del sistema di tubazioni.
Caratteristiche Principali
Struttura pesante e robusta studiata per annullare le vibrazioni operative, sistema di dissipazione interno che converte l’energia statica in energia cinetica, deviazione dei flussi da paralleli a ortogonali per lo scontro reciproco e bilanciato al centro della valvola, totale immunità strutturale ai danni da cavitazione, cilindro forato ampiamente personalizzabile con diametro dei fori e passo variabile, ottimizzazione fluidodinamica per la riduzione dei rumori, profilo di flusso adattabile sia per una regolazione lineare che per la massima dissipazione idraulica

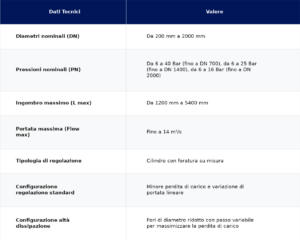

Dati Tecnici
Applicazioni e Vantaggi
- Condotte idriche in linea ad alta pressione: Controllo modulante sicuro ed efficiente della portata idrica senza indurre stress strutturali per la tubazione;
- Impianti con elevato rischio di cavitazione: Eliminazione totale dell’erosione dei componenti metallici limitrofi causata dall’implosione delle bolle;
- Installazioni in aree sensibili al rumore: Smorzamento intrinseco della rumorosità grazie alla centralizzazione della dissipazione energetica all’interno della valvola;
- Massima flessibilità ingegneristica: Costruzione di cilindri forati su misura, progettati in base alle portate e alle capacità di dissipazione previste dagli specifici diagrammi prestazionali del cliente
Perché Scegliere i Nostri Prodotti
La ditta Di Nicola costruisce valvole di scarico diga tipo Sleeve in costruzione di acciaio EN S275J0 e acciaio inox ad alto contenuto di Nichel 1.4404 e 1.4462 da oltre trenta anni con dimensioni comprese tra i 200 ed i 2000 mm e pressioni nominali da 2,5 Bar a 64 Bar . Le valvole di fondo tipo Sleeve Di Nicola vengono costruite con azionamenti meccanici, elettrici ed oleodinamici e rispondo ai maggiori standard internazionali quali EN 593, ISO EN 1074-1 , ISO EN 1074-2, Din 3202 , BS 5150, ISO 5752, ASME B16.10 . Con marcature conformi alle ISO EN 19 e Flange conformi alla EN 1092-2, ISO 2531, BS4504 test conformi EN 12266-1 . Le valvole tipo Sleeve Di Nicola possono essere fornite con una serie di accessori quali giunti cardanici, convogliatori di flusso, dissipatori di flusso, colonnine di manovra, indicatori di posizione ed altro.
Contattate il nostro dipartimento ingegneristico per richiedere un preventivo dedicato e dimensionare la valvola a manica perfetta per il vostro impianto. Vi invitiamo a scaricare il catalogo tecnico per consultare le tabelle dimensionali complete e visionare i diagrammi del coefficiente di perdita di carico in base alla percentuale di apertura della valvola.
