Introduzione
Le valvole Howell-Bunger (note anche come valvole a getto cavo o Hollow-jet) prodotte da Di Nicola rappresentano l’eccellenza ingegneristica nella regolazione e nello scarico controllato dei flussi idrici da dighe, bacini e grandi serbatoi. Progettate appositamente come valvole a scarico libero, sono ampiamente impiegate come sistemi di by-pass per turbine, scarichi di fondo o valvole per il controllo continuo della portata. Grazie al loro esclusivo design con nervature sagomate, il getto d’acqua si espande in atmosfera formando un ampio cono che si frammenta in uno spruzzo fine, dissipando efficacemente l’energia idraulica ed eliminando ogni problema di vibrazione distruttiva.
Caratteristiche Principali
Esclusivo design “free spring sleeve” che elimina totalmente il rischio di bloccaggio del manicotto causato dalla rottura delle molle di regolazione (tipico dei concorrenti), nervature interne sagomate (contoured ribs) ottimizzate fluidodinamicamente per eliminare le vibrazioni durante lo scarico, sistema di tenuta ermetica a bolla tramite accoppiamento metallo/EPDM con O-ring sostituibile e incapsulato tramite anello di ritegno in acciaio inox, otturatore a manicotto cilindrico con movimento lineare fluido per una parzializzazione accurata e costante della portata, predisposizione strutturale per l’integrazione di una cappa convogliatrice (hood) per concentrare e guidare il getto d’acqua a valle nello stesso diametro della condotta.
Dati Tecnici
Applicazioni e Vantaggi
- Scarichi di fondo per dighe e bacini: Controllo e regolazione ad alta capacità dei flussi idrici per mantenere i livelli di sicurezza sotto carichi idrostatici gravosi;
- Sistemi di By-pass per idroturbine: Deviazione immediata e sicura della portata in atmosfera o in camera di dissipazione senza generare colpi d’ariete;
- Massima versatilità di installazione: Configurazione standard a scarico libero, speciale con cappa convogliatrice, sommersa per dissipazione subacquea o verticale in camere chiuse;
- Eliminazione della cavitazione: Il profilo fluidodinamico avanzato previene l’erosione dei componenti metallici e riduce drasticamente i costi di manutenzione nel lungo periodo.
Perché Scegliere i Nostri Prodotti

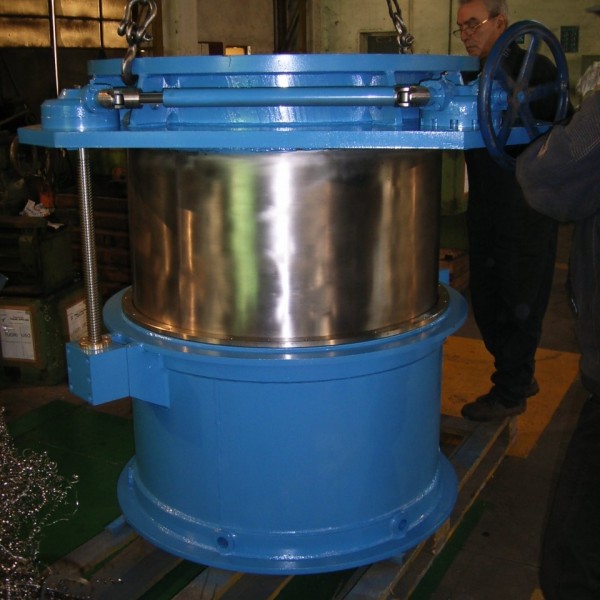

La ditta Di Nicola costruisce valvole di fondo tipo Howell Bunger a scarico libero , in camera di dissipazione, o a scarico sommerso in costruzione di acciaio EN S275J0 e acciaio inox ad alto contenuto di Nichel da oltre trenta anni con dimensioni comprese tra i 200 ed i 2000 mm e pressioni nominali da 2,5 Bar a 100 Bar . Le valvole di fondo tipo Howell Bunger Di Nicola vengono costruite con azionamenti meccanici, elettrici ed oleodinamici e rispondo ai maggiori standard internazionali quali EN 593, ISO EN 1074-1 , ISO EN 1074-2, Din 3202 , BS 5150, ISO 5752, ASME B16.10 . Con marcature conformi alle ISO EN 19 e Flange conformi alla EN 1092-2, ISO 2531, BS4504 test conformi EN 12266-1 . Di Nicola ha all’attivo oltre 30 installazioni in oltre 10 diversi paesi europei ed extraeuropei con risultati eccelsi . Le valvole di fondo tipo Howell Bunger Di Nicola possono essere fornite con una serie di accessori quali giunti cardanici, convogliatori di flusso, dissipatori di flusso, colonnine di manovra, indicatori di posizione ed altro.
Contattate il nostro ufficio tecnico per richiedere uno studio idraulico dedicato e dimensionare la valvola Howell-Bunger su misura in base alle specifiche condizioni di salto e portata del vostro impianto. Vi invitiamo a scaricare la documentazione tecnica ufficiale per analizzare in dettaglio i fattori di pressione, i coefficienti di scarico e i modelli idraulici sviluppati.
